富山閥門自力式流量控制閥ZL47F概述：
富山自力式流量控制閥是一種利用介質本身的壓力變化來進行自我調控，從而保持流經該被控系統流量不變的閥門，ZL47F自力式流量控制閥具有流量指示，可在線調節，上兆自力式流量控制閥適用于供熱及空調系統等非腐蝕性介質的流量控制。運行前一次性測試調節，可使系統流量自動恒定在預先設置的設定值。
富山自力式流量控制閥ZL47F工作原理：
自力式流量控制閥從結構上說，是一個雙閥組合，即由一個手動調節閥組和自動平衡閥組組成，手動調節閥組的作用是設定流量，自動平衡閥組的作用是維持流量恒定。
對于手動調節閥組來說，流量G=P2-P3式中Kv為手動調節閥閥口的流量系數，P2-P3為手動調節閥閥口兩側的壓差。Kv的大小取決于開度，開度固定，Kv即為常數，那么只要P2-P3不變，則流量G不變。而P2-P3的恒定是由自動平衡閥組控制的。比如進出口壓差P1-P3增大，則通過感壓膜和彈簧的作用使自動平衡閥組關小，使P1-P2增大，從而維持P2-P3的恒定；反之P1-P3減小，則自動平衡閥組開大，使P1-P2減小，維持P2-P3的恒定。手動調節閥組的每一個開度對應一個流量，開度和流量的關系由試驗臺試驗標定，并配有開度的顯示和鎖定裝置。

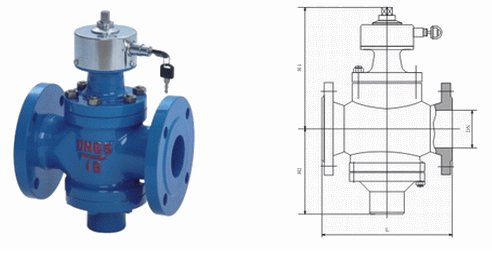

富山自力式流量控制閥ZL47F結構圖：
富山自力式流量控制閥ZL47F鏈接尺寸：
公稱通徑 (mm) | 尺寸 | ||
L | H1 | H2 | |
15 | 110 | 122 | 70 |
20 | |||
25 | 115 | 137 | 74 |
32 | 160 | 182 | 91 |
40 | 200 | 191 | 147 |
50 | 215 | 197 | |
65 | 230 | 205 | 154 |
80 | 275 | 259 | 181 |
100 | 290 | 268 | 211 |
125 | 315 | 334 | 227 |
150 | 350 | 357 | 260 |
200 | 430 | 407 | 303 |
250 | 520 | 452 | 367 |
300 | 635 | 486 | |
350 | 670 | 555 | 495 |
